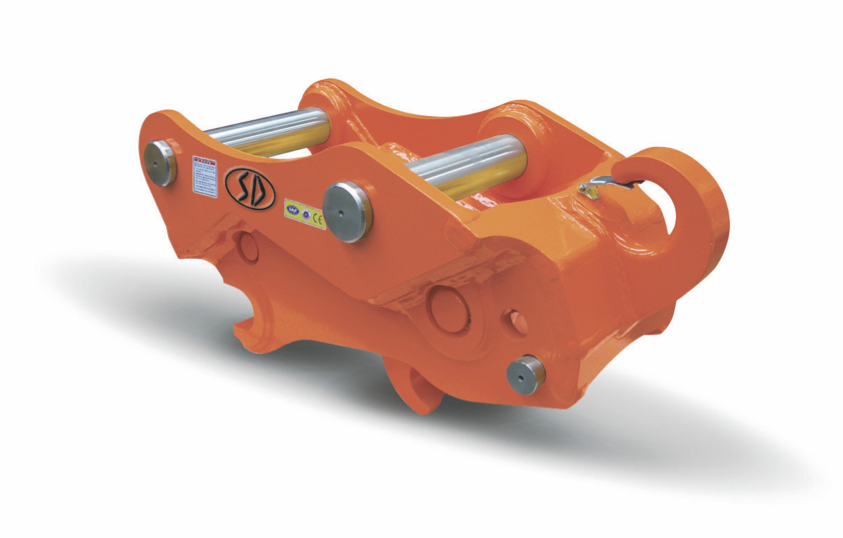

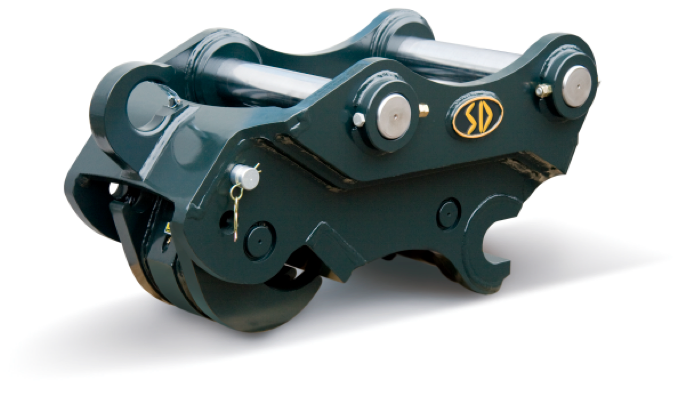

Швидкороз'ємне з'єднання для екскаватора


• Міцний
• Подвійний запобіжний пристрій із шпилькою.
• Легкознімна муфта скорочує робочий час.

1-1. Тяговий тип

1-2. Штовхальний тип

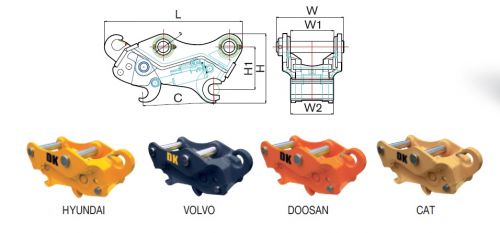

Тяговий тип




з'єднання

од.

Q 03

Q 06

Експлуатаційна маса

kg

54~60

150~163

Довжина (L)

mm

575~593

814~820

Висота (H)

mm

285

378

Ширина (W)

mm

249~259

408~423

Монтажна ширина (W1)

mm

155~165

260~275

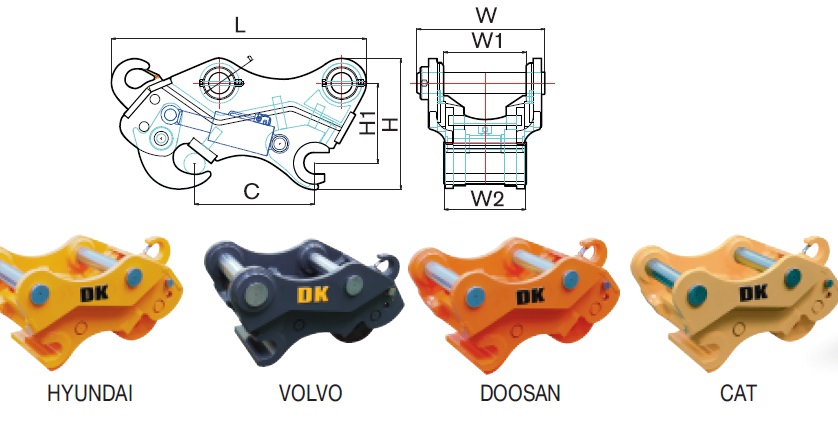

Штовхальний тип



з'єднання

од.

Q 08

Q 10

Q 14

Q 17

Q 20

Експлуатаційна маса

kg

340

520

650

725

890

Довжина (L)

mm

970

1,080

1,125

1,226

1,285

Висота (H)

mm

491

552

584

612

662

Ширина (W)

mm

469~503

543~593

574~624

630~670

680~710


Монтажна ширина (W1)
з'єднання

mm

306~340

350~410

410~432

410~440

470~510
