Быстроразъемное соединение для экскаватора

• Прочный
• Двойное предохранительное устройство со шпилькой.
• Легкосъемная муфта сокращает рабочее время.

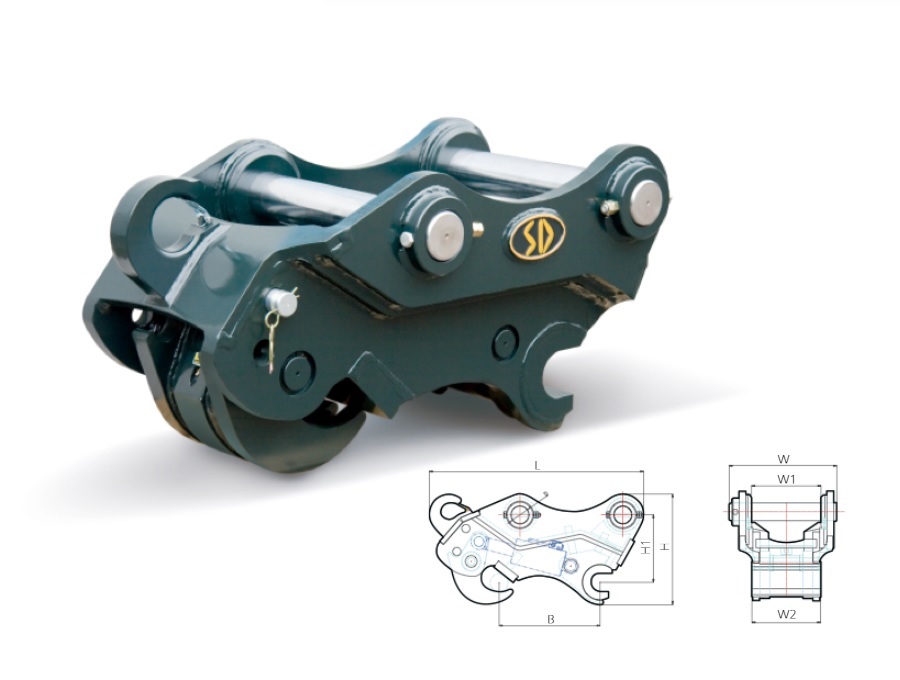

1-1. Тяговый тип

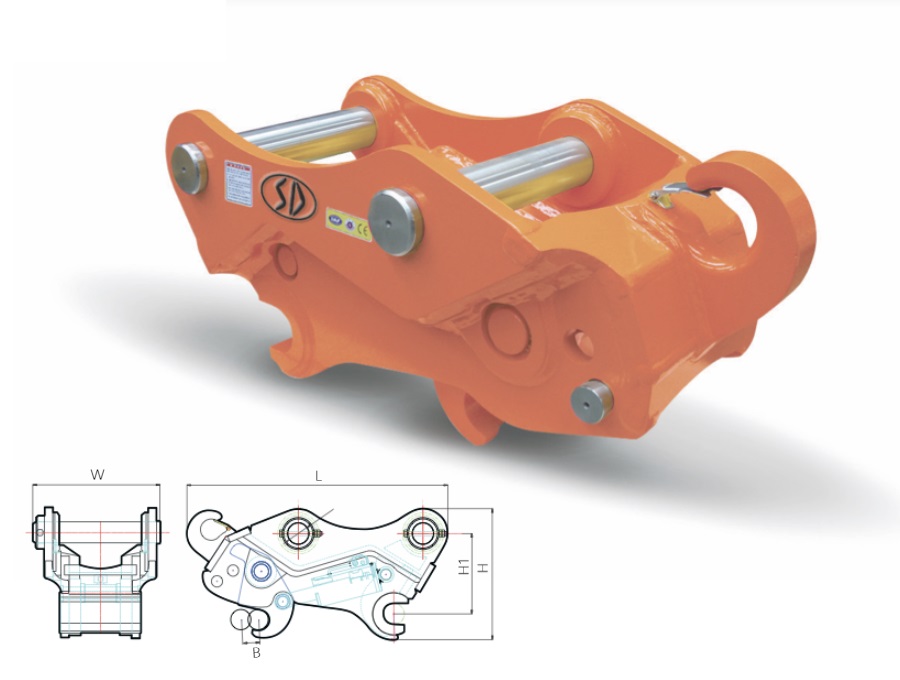

1-2. Толкательный тип




Тяговый тип

соединение

ед

Q 03

Q 06

Эксплуатационная масса

kg

54~60

150~163

Длина (L)

мм

575~593

814~820

Высота (В)

мм

285

378

Ширина (Ш)

мм

249~259

408~423

Монтажная ширина (W1)

мм

155~165

260~275












Толкательный тип



соединение

од.

Q 08

Q 10

Q 14

Q 17

Q 20

Эксплуатационная масса

кг

340

520

650

725

890

Длина (L)

мм

970

1,080

1,125

1,226

1,285

Высота (H)

мм

491

552

584

612

662

Ширина (W)

мм

469~503

543~593

574~624

630~670

680~710


Монтажная ширина (W1)

мм

306~340

350~410

410~432

410~440

470~510
