Промислові джойстики telecrane серії 24-60 призначені для дистанційного управління машинами, різними механізмами і системами. Всі промислові контролери-джойстики серії 24-60 можуть керувати машинами або мостовими кранами, які мають до 5-ти швидкостей. На кожному незалежному важелі джойстика (1) або (2) в чотирьох напрямках є 5 ступенів підключення швидкостей для реалізації багатошвидкісного управління мостовими кранами або кран-балками.

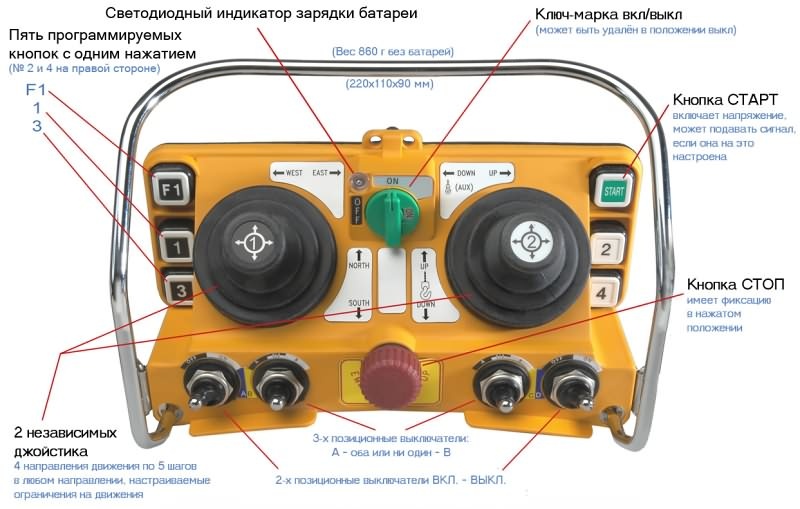

• Два 5-ступінчастих джойстика п`ять покрокових кнопок
• Дві 3-позиційні, два 2-селектори, On/Off ключем, кнопкою пуск і аварійною зупинкою
• Світлодіодний індикатор заряду акумулятора
• Ударостійкий корпус
• Світлодіод для контролю несправності
• Працює з 4 (перезаряджаються) батареями AA
• Розміри 220 х 110 х 90 мм
• Вага близько 860 грамів, включаючи батареї

• Ударостійкий корпус з амортизаторами
• Оснащений 2-ма кабелями для підключення (залежно від модифікації виробника)
• Стандартна напруга змінного струму, 220/380 В змінного струму або від 20 до 40 В постійного. Вбудований зумер для індикації несправності. Світлодіодна індикація стану на релейні виходи (внутрішні)
• Оснащений оптичний сигнал (червоне світло)
• Оснащений зйомною антеною
• Захист від радіоперешкод інтегрований Хаммінг код, вбудованою самодіагностикою та 4.3 мільйона ідентифікаційних кодів
• Релейні виходи 10 А / 250 В змінного струму, Розміри 290 х 230 х 70 мм
• Вага близько 2200 грамів, без кабелю

Основні параметри:

• Частотний діапазон передачі: 415 ~ 483 MHz
• 76 каналів, що генеруються кварцом
• Діапазон робочих температур: -30 С ~ +75 С
• Максимальний радіус дії: 100 метрів
• Ступінь захисту: IP-65

Технічні параметри пульта/передавача:

• Живлення: 4x1.5 лужні або нікель-кадмієві батарейки розміру АА
• Потужність: P 10mW
• Управління: два незалежні джойстики
• Розмір: 156x61x51мм
• Вага: 330 грам

Технічні параметри приймача:

• Напруга живлення: мережа 220/380V змінного струму (50/60Hz)
• Вихідні реле: 10А/250V
• Розміри 200x162x107мм
• Вага: 1610 грам

Можлива установка на автомобільне шасі з напругою живлення 12В або 24В постійного струму.

Комплект поставки включає: передавач, приймач з кабелями для підключення, поясний ремінь, ремінь на шию, зовнішню антену приймача.

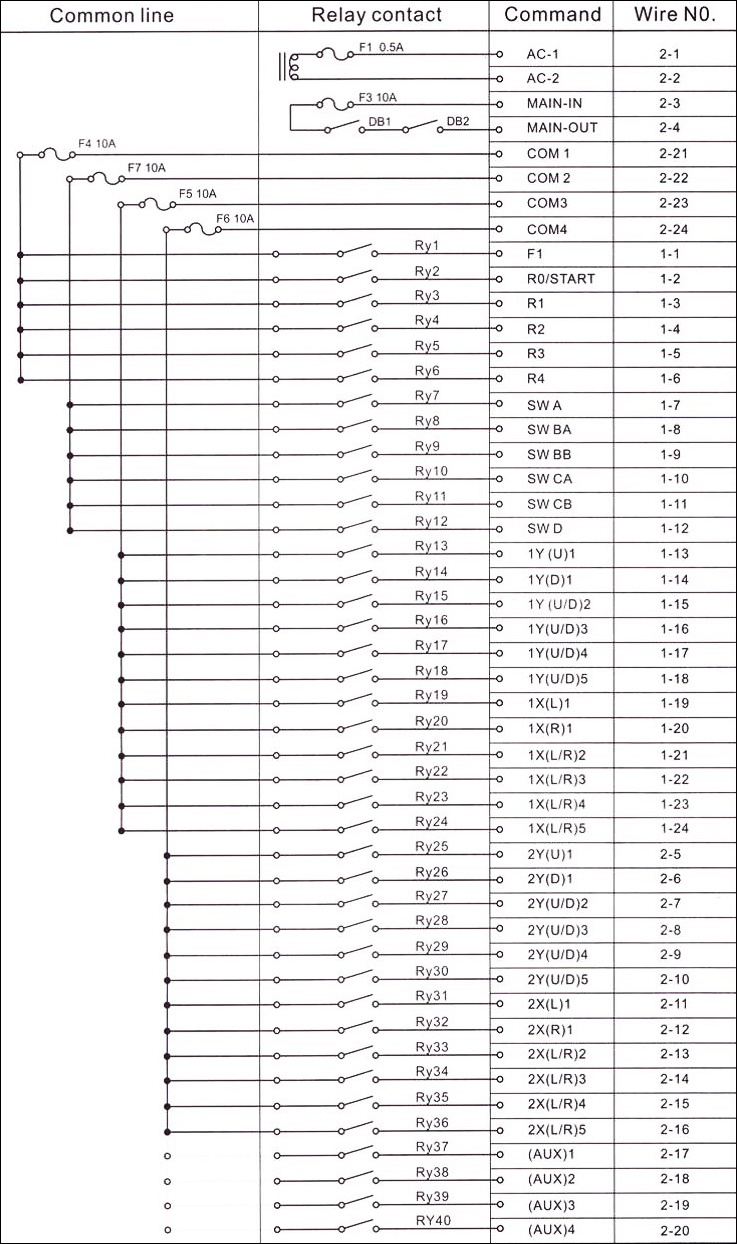

2-1 Напруга
2-2 Напруга
2-3 До ланцюга управління головного пускача
2-4 Управління від головного пускача
2-21 живлення COM 1 (керуюча напруга)
2-22 живлення COM 2 (керуюча напруга)
2-23 живлення COM 3 (керуюча напруга)
2-24 живлення COM 4 (керуюча напруга)
1-1 Кнопка (F1) при натисканні реле замикається, але не фіксується
1-2 Start при натискання кнопки (СТАРТ) замикаються і залишаються замкнутими (фіксуються)
1-3 Кнопка (1) при натисканні реле замикається, але не фіксується
1-4 Кнопка (2) при натисканні реле замикається, але не фіксується
1-5 Кнопка (3) при натисканні реле замикається, але не фіксується
1-6 Кнопка (4) при натисканні реле замикається, але не фіксується
1-7 перемикач (А) в положення "ВКЛ" або "OFF"
1-8 перемикач (В) в положення "А" можуть бути використані в режимі А- (А + В) -В
1-9 перемикач (В) в положення "В" можуть бути використані в режимі А- (А + В) -В
1-10 перемикач (С) в положення "А" можуть бути використані в режимі А- (А + В) -В
1-11 перемикач (С) в положення "В" можуть бути використані в режимі А- (А + В) -В
1-12 перемикач (А) в положення "ВКЛ" або "OFF"
1-13 (1) джойстик рух вперед 1-а швидкість
1-14 (1) джойстик рух назад 1-а швидкість
1-15 (1) джойстик вперед/назад 2-а швидкість
1-16 (1) джойстик вперед/назад 3-я швидкість
1-17 (1) джойстик вперед/назад 4-а швидкість
1-18 (1) джойстик вперед/назад 5-а швидкість
1-19 (1) джойстик рух вліво 1-а швидкість
1-20 (1) джойстик рух вправо 1-а швидкість
1-21 рух джойстика (1) вліво/вправо 2-а швидкість
1-22 рух джойстика (1) вліво/вправо 3-я швидкість
1-23 рух джойстика (1) вліво/вправо 4-а швидкість
1-24 рух джойстика (1) вліво/вправо 5-а швидкість
2-5 (2) джойстик рух вперед 1-а швидкість

2-6 (2) джойстик рух назад 1-а швидкість
2-7 (2) джойстик вперед/назад 2-а швидкість
2-8 (2) джойстик вперед/назад 3-я швидкість
2-9 (2) джойстик вперед/назад 4-а швидкість
2-10 (2) джойстик вперед/назад 5-а швидкість
2-11 (2) джойстик рух вліво 1-а швидкість
2-12 (2) джойстик рух вправо 1-а швидкість
2-13 рух джойстика (2) вліво/вправо 2-а швидкість
2-14 рух джойстика (2) вліво/вправо 3-я швидкість
2-15 рух джойстика (2) вліво/вправо 4-а швидкість
2-16 рух джойстика (2) вліво/вправо 5-а швидкість
2-17 вихід (AUX) 1 Резервний
2-18 вихід (AUX) 2 Резервний
2-19 вихід (AUX) 3 Резервний
2-20 вихід (AUX) 4 Резервний
