Промышленные джойстики telecrane серии 24-60 предназначены для дистанционного управления машинами, различными механизмами и системами. Все промышленные контроллеры-джойстики серии 24-60 могут управлять машинами или мостовыми кранами имеющие до 5-ти скоростей. На каждом независимом рычаге джойстика (1) или (2) в четырех направлениях имеются 5 ступеней подключения скоростей для реализации много скоростного управления мостовыми кранами или кран-балками.

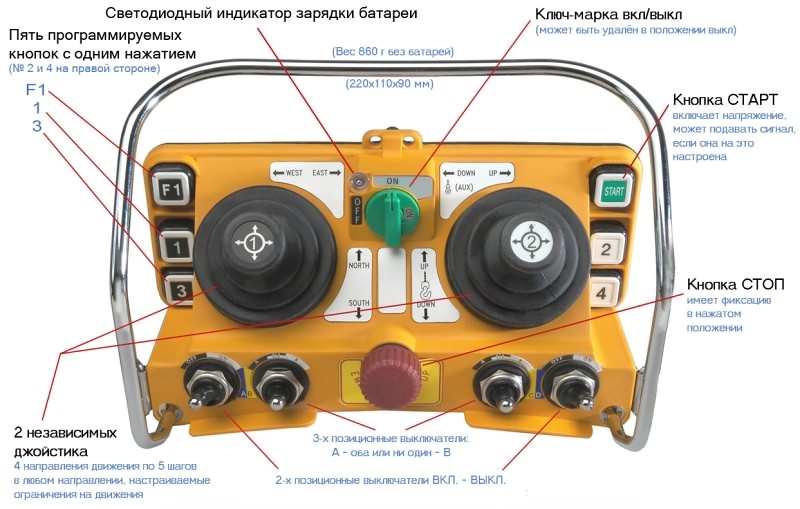

• Два 5-ступенчатых джойстика пять пошаговых кнопки
• Две 3-позиционных, два 2-селектора, On / Off ключом, кнопкой пуск и аварийной остановкой Светодиодный индикатор заряда аккумулятора Ударопрочный корпус
• Светодиод для контроля неисправности
• Работает с 4 (перезаряжаемые) батареи AA Размеры 220 х 110 х 90 мм
• Вес около 860 граммов, включая батареи

• Ударопрочный корпус с амортизаторами
• Оснащенный 2-х кабелями для подключения (в зависимости от модификации производителя)
• Стандартное напряжение переменного тока, 220/380 В переменного тока или от 20 до 40 В постоянного Встроенный зуммер для индикации неисправности Светодиодная индикация состояния на релейные выходы (внутренние)
• Оснащен оптический сигнал (красный свет)
• Оснащен съемной антенной
• Защита от радиопомех интегрированный Хамминг код, встроенной самодиагностикой и 4.3 миллиона идентификационных кодов
• Релейные выходы 10 А / 250 В переменного тока, Размеры 290 х 230 х 70 мм
• Вес около 2200 граммов, за исключением кабеля

Основные параметры:

• Частотный диапазон передачи: 415 ~ 483MHz
• 76 каналов, генерируемых кварцем
• Диапазон рабочих температур: -30 С ~ +75 С
• Максимальный радиус действий: 100 метров
• Степень защиты: IP-65

Технические параметры пульта /передатчика:

• Питание: 4x1.5 щелочные или никель-кадмиевые батарейки размера АА
• Мощность: P 10mW
• Управление: два независимых джойстика
• Размер: 156x61x51мм
• Вес: 330 грамм

Технические параметры приемника:

• Напряжение питания: сеть 220/380V переменного тока (50/60Hz)
• Выходные реле: 10А/250V
• Размеры 200x162x107мм
• Вес: 1610 грамм

Возможна установка на автомобильное шасси с напряжением питания 12В или 24В постоянного тока.

Комплект поставки включает: передатчик, приемник с кабелями для подключения, поясной ремень, ремень на шею, внешнюю антенну приемника.

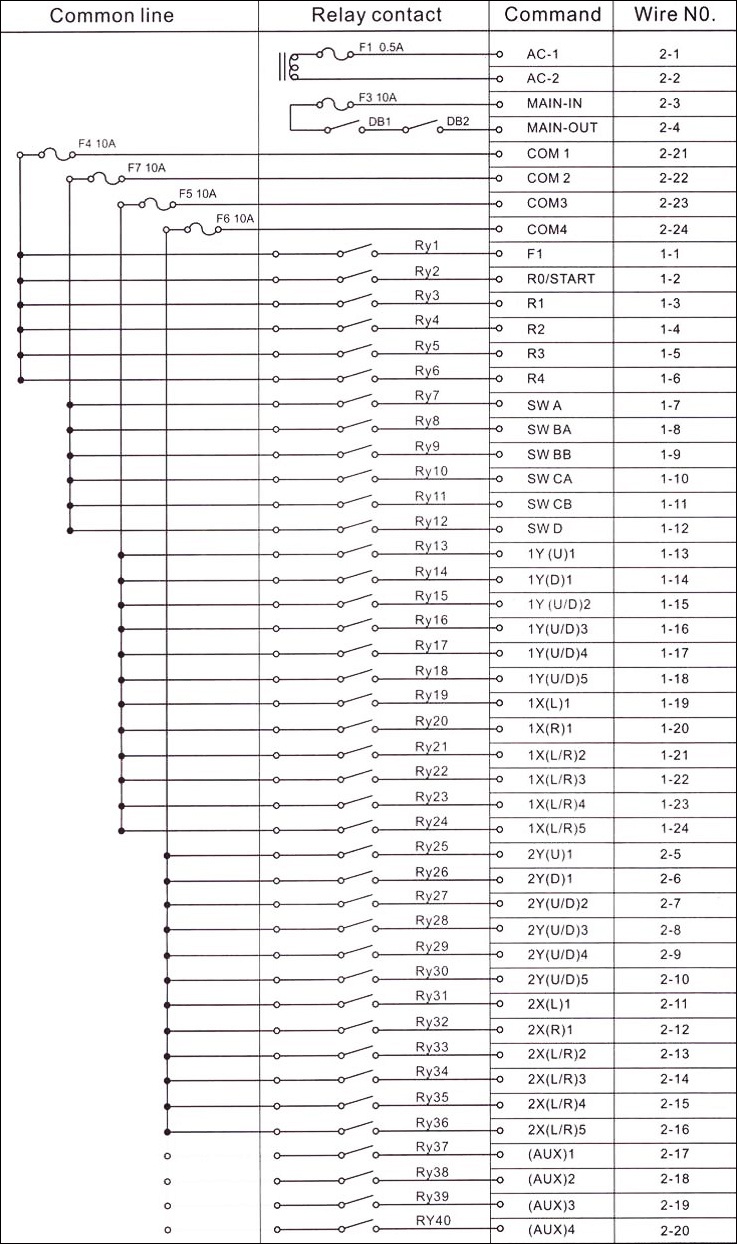

2-1 Напряжение
2-2 Напряжение
2-3 К цепи управления главного пускателя
2-4 Управление от главного пускателя
2-21 питания COM 1 (управляющее напряжение)
2-22 питания COM 2 (управляющее напряжение)
2-23 питания COM 3 (управляющее напряжение)
2-24 питания COM 4 (управляющее напряжение)
1-1 Кнопка (F1) при нажатии реле замыкается, но не фиксируется
1-2 Start при нажатие кнопки (СТАРТ) замыкаются и остаются замкнутыми (фиксируются)
1-3 Кнопка (1) при нажатии реле замыкается, но не фиксируется
1-4 Кнопка (2) при нажатии реле замыкается, но не фиксируется
1-5 Кнопка (3) при нажатии реле замыкается, но не фиксируется
1-6 Кнопка (4) при нажатии реле замыкается, но не фиксируется
1-7 переключатель (А) в положение "ВКЛ" или "ВЫКЛ"
1-8 переключатель (В) в положение "А" могут быть использованы в режиме А-(А+В)-В
1-9 переключатель (В) в положение "В" могут быть использованы в режиме А-(А+В)-В
1-10 переключатель (С) в положение "А" могут быть использованы в режиме А-(А+В)-В
1-11 переключатель (С) в положение "В" могут быть использованы в режиме А-(А+В)-В
1-12 переключатель (А) в положение "ВКЛ" или "ВЫКЛ"
1-13 (1) джойстик движение вперед 1-я скорость
1-14 (1) джойстик движение назад 1-я скорость
1-15 (1) джойстик вперед / назад 2-я скорость
1-16 (1) джойстик вперед / назад 3-я скорость
1-17 (1) джойстик вперед / назад 4-я скорость
1-18 (1) джойстик вперед / назад 5-я скорость
1-19 (1) джойстик движение влево 1-я скорость
1-20 (1) джойстик движение вправо 1-я скорость
1-21 движение джойстика (1) влево / вправо 2-я скорость
1-22 движение джойстика (1) влево / вправо 3-я скорость
1-23 движение джойстика (1) влево / вправо 4-я скорость
1-24 движение джойстика (1) влево / вправо 5-я скорость
2-5 (2) джойстик движение вперед 1-я скорость
2-6 (2) джойстик движение назад 1-я скорость
2-7 (2) джойстик вперед / назад 2-я скорость
2-8 (2) джойстик вперед / назад 3-я скорость
2-9 (2) джойстик вперед / назад 4-я скорость
2-10 (2) джойстик вперед / назад 5-я скорость
2-11 (2) джойстик движение влево 1-я скорость
2-12 (2) джойстик движение вправо 1-я скорость
2-13 движение джойстика (2) влево / вправо 2-я скорость
2-14 движение джойстика (2) влево / вправо 3-я скорость
2-15 движение джойстика (2) влево / вправо 4-я скорость
2-16 движение джойстика (2) влево / вправо 5-я скорость
2-17 выход (AUX) 1 Резервный
2-18 выход (AUX) 2 Резервный
2-19 выход (AUX) 3 Резервный
2-20 выход (AUX) 4 Резервный
