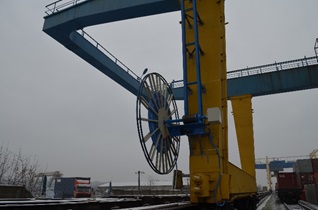

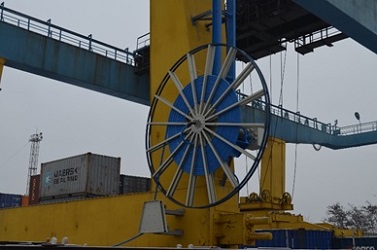

Кабельные барабаны Моторные

Кабельные барабаны с моторным электрическим приводом служат передачи электрической энергии (через кабель, наматываемый на катушку) к различным подвижным потребителям таким как:

кран мостовой,
козловой кран,
портальный кран,
цеховая передаточная тележка,
вагонотолкатель,

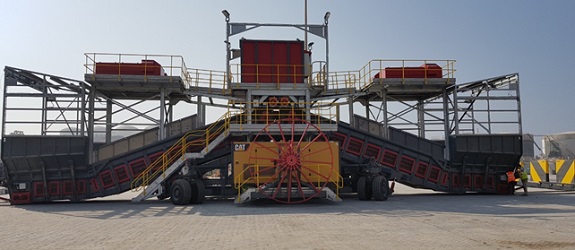

судопогрузочная машина
и пр. оборудование

Моторные кабельные барабаны как правило монтируются на различных неподвижных частях технологического оборудования:

грузовая тележка,
мост крана,
концевая балка козлового или мостового крана,
несущая рама портального крана,
рама цеховой передаточной тележки.

Кабельный барабан позволяет рационально распределить производственное пространство, сохраняет кабель от возможных повреждений, что увеличивает срок службы кабеля. В качестве регулировки намотки кабеля может применяться преобразователь частоты (частотное регулирование), магнитная муфта и комбинированное применение на одном Кабельном барабане преобразователя частоты и магнитной муфты.

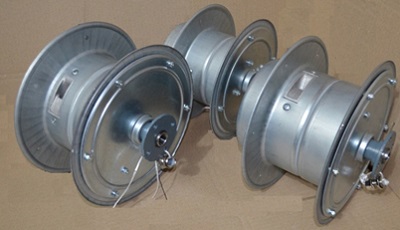

Кабельные барабаны Пружинные (инерционные)

Кабельный барабан с пружинным приводом выполняет намотку гибких кабелей и шлангов, которые подключены к подвижному оборудованию, которое совершает перемещение в горизонтальной или вертикальной плоскости. Подмотка кабеля производится за счет натянутых спиральных пружин, которые выполнены из высококачественной стали. Данный кабельный барабан обладает небольшой массой и размерами, прост в монтаже и применении.

Область применения пружинных каельных барабанов - различный подвод электропитания к следующему оборудованию:

магнитная шайба,
электромеханический грейфер,
электрическая цеховая тележка,
электроталь (электротельфер),
электропогрузчик и др.
Степень электрозащиты IP55- IP66.

Кабельные барабаны гравитационные

Гравитационный Кабельный барабан производит намотку электрического кабеля с необходимым натяжением за счет силы тяжести противовеса, который поднимается-опускается посредством грузового троса по направляющим в специальной шахте.Применяется для подвода питания к следующему грузоподъемному оборудованию как:

кран мостовой,
кран козловой, полукозловой,
портальный,
и прочее оборудование.

Длина размотки до 300 м. Степень электрозащиты IP55- IP66.

Основные недостатки:

громоздкость конструкции;
необходимость пристально следить за состоянием грузового троса, обрыв которого может повлечь падение противовеса и разрушение конструкции.
